排针的使用方法
- 发布日期 : 2019-07-09 15:48
- 点击率 : 166
排针应用: 智能电表、仪表、载波器、UPS、变频器、行车记录仪、汽车防盗器，网络交换机、路由器、笔记本、电脑、MID.数码相机、板卡以及智能通讯产品、智能家电产品等 。
排针作用：其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务套使。通常与排母配用，构成板对板连接；或与电子线束端配套使用，构成板对线连接；亦可独立用于板与板连接。
排针分类及种类：
1、排针按照间距划分：分0.8mm，1.0mm，1.27mm，2.0mm，2.54mm间距。
2、按照塑胶高度和塑胶数量划分（比如说单塑，双塑，3塑等)
3、按照排针的排数划分：分单排、双排、3排、4排等，
4、按照安装方式划分：180度用S表示、90度用R表示、SMT用M表示。
排针包装方式：袋装、管装，卷装。
排针材料：插针材料： 黄铜或磷青铜 ；绝缘体材料：塑胶UL 94V-0。
表面处理：镀金0.8u，镀锡、镀镍
排针的具体参数，料号内有解释：
1.排数：单排、双排可供选择。
2.PIN数：1-100P 。
3.焊接方式：直脚、弯脚、 SMT；针的大小 。
4.尺寸：外形尺寸长度、宽度、厚度，间距等。
5.间距：有0.8mm，1.0mm，1.27mm，2.0mm，2.54mm间距。

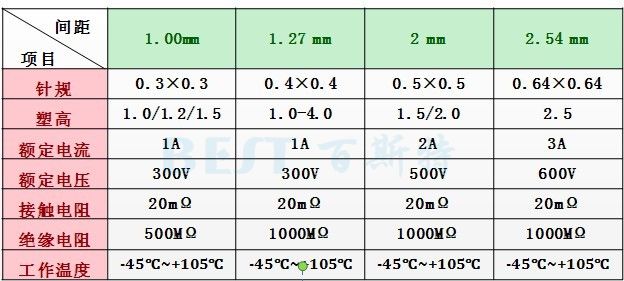

排针电气参数
排针加工工艺：排针加工工艺过程主要为 ：先按要求用黄铜(或磷青铜)加工好插针，并按要求先镀镍再镀金，再使用模具加工好绝缘体部份，最后在专用设备上按尺寸要求将插针镶到绝缘体上。
排针作用：其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务套使。通常与排母配用，构成板对板连接；或与电子线束端配套使用，构成板对线连接；亦可独立用于板与板连接。
排针分类及种类：
1、排针按照间距划分：分0.8mm，1.0mm，1.27mm，2.0mm，2.54mm间距。
2、按照塑胶高度和塑胶数量划分（比如说单塑，双塑，3塑等)
3、按照排针的排数划分：分单排、双排、3排、4排等，
4、按照安装方式划分：180度用S表示、90度用R表示、SMT用M表示。
排针包装方式：袋装、管装，卷装。
排针材料：插针材料： 黄铜或磷青铜 ；绝缘体材料：塑胶UL 94V-0。
表面处理：镀金0.8u，镀锡、镀镍
排针的具体参数，料号内有解释：
1.排数：单排、双排可供选择。
2.PIN数：1-100P 。
3.焊接方式：直脚、弯脚、 SMT；针的大小 。
4.尺寸：外形尺寸长度、宽度、厚度，间距等。
5.间距：有0.8mm，1.0mm，1.27mm，2.0mm，2.54mm间距。
排针电气参数
