2.54简牛180°H=9.0

产品细节排针,连接器的一种，英文名称：Pin Header。这种连接器广泛应用于电子、电器、仪表中的PCB电路板中，其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担

13824319958

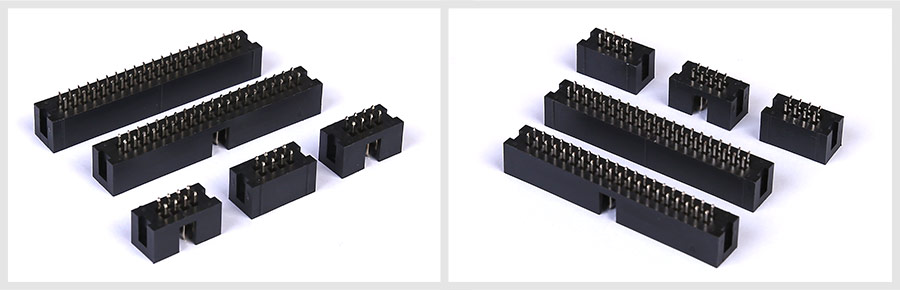

　　简牛通常为四方型塑胶插座和若干排列整齐的方形针组成。简牛连接器和牛角连接器的区别在于简易牛角去掉了两侧的卡扣。

根据需求，简牛连接器的外围尺寸常用的有1.27间距，2.0间距，2.54间距三种规格；根据间距的不同，所使用的四方排针的直径也相应更改。底部与PCB板接触面可以设计为SMT贴片式或DIP直插180度。

　　简牛通常为四方型塑胶插座和若干排列整齐的方形针组成。简牛连接器和牛角连接器的区别在于简易牛角去掉了两侧的卡扣。

根据需求，简牛连接器的外围尺寸常用的有1.27间距，2.0间距，2.54间距三种规格；根据间距的不同，所使用的四方排针的直径也相应更改。底部与PCB板接触面可以设计为SMT贴片式（如图示）或DIP直插180度。

作用：简牛焊接在PCB板上后，连接相应规格的 IDC排线，然后与另外的电路组成设计者需求达到的电路连接方式。通常用来传输控制信号和弱电流。

●数据处理●计算机●程序控制设备●电子测量设备●自动控制●自动化●通讯

矩形插针截面为0.8×1.6mm，负载电流7.5A。插孔至少有两个独立弹片，四个接触点，插孔结构可防误插。254/I系列方形插针截面为0.64×0.64mm。以上两种插针采用钝边角设计，可应用于高频技术领域。针孔接触部分镀金，抗腐蚀、低接触电阻和高可靠性。
